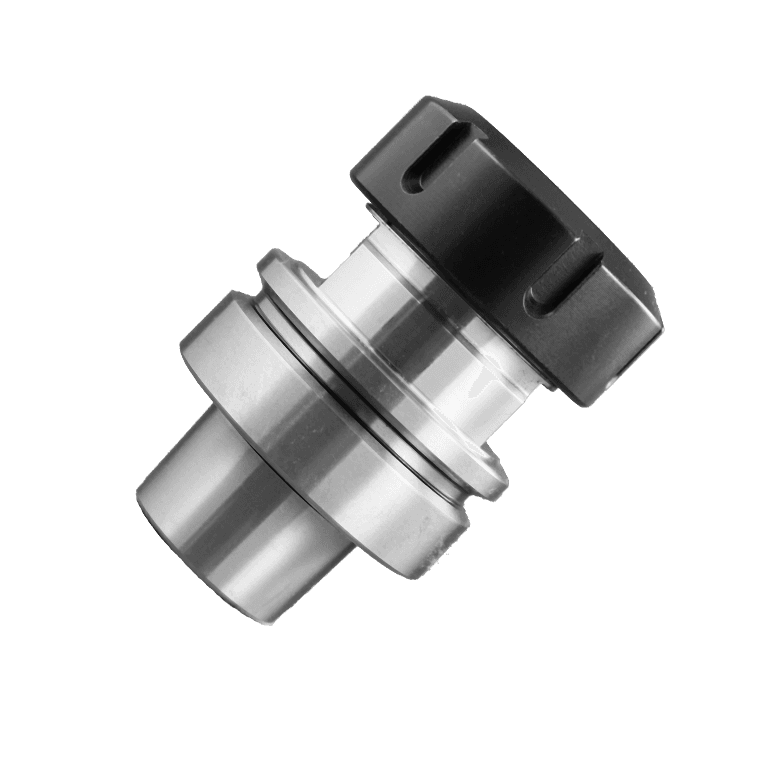

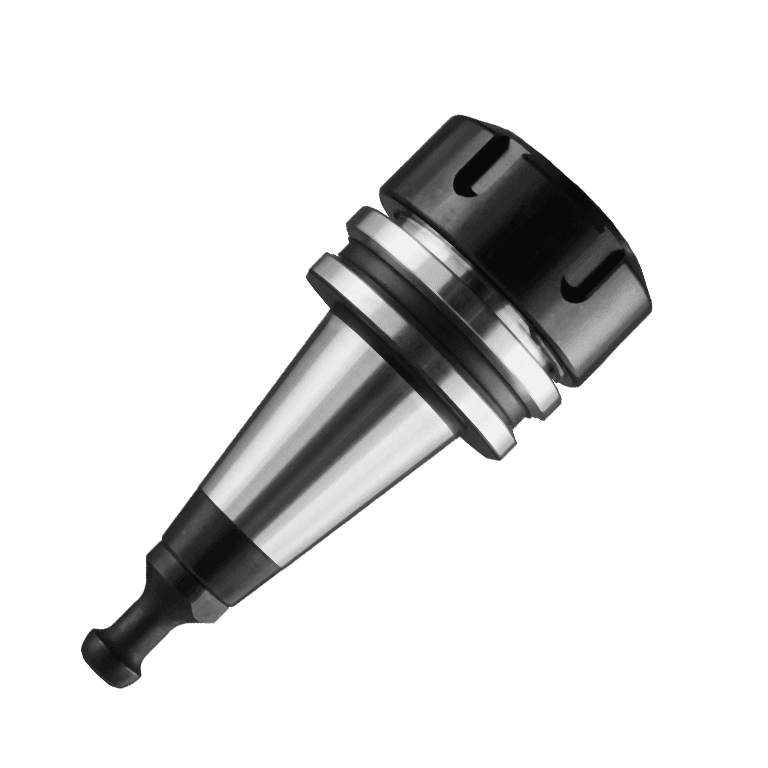

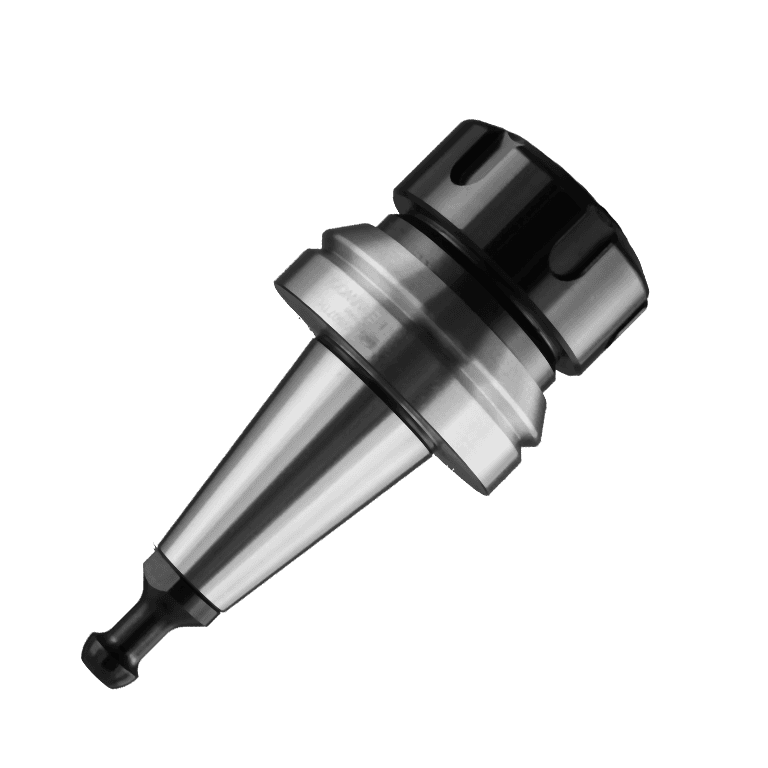

Tool Holder for ISO 30 CNC Machines
High precision tool holders for a variety of different CNC machines. Tool holder includes nut but does not include collet. Fits most common CNC machines, including AXYZ, Biesse, MultiCam and more. Retention knob for HSD spindle comes included with holder.
Part | OA | b1 | Core | Collet | Ret Knob |
---|---|---|---|---|---|
PRC-225-50.R BIESSE | 42mm | 50mm | ISO 30 | ER32 | HSD Spindle |

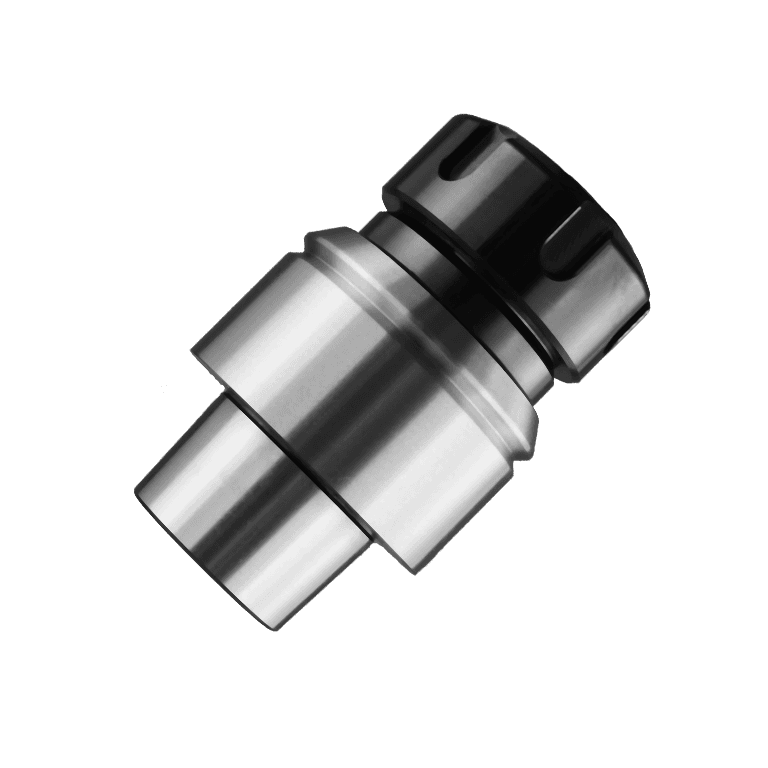

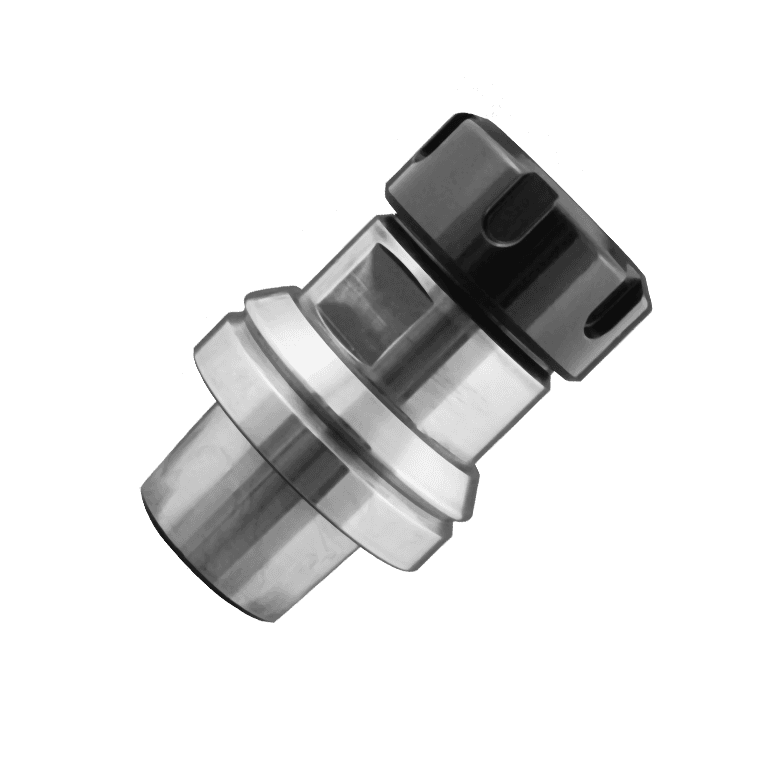

Tool Holder for Therwood 30 CNC Machines
High precision tool holders for Thermwood CNC machines with 30 taper. Tool holder includes nut but does not include collet. Retention knob for HSD spindle comes included with holder.
Part | OA | b1 | Core | Collet | Ret Knob |
---|---|---|---|---|---|
PRC-225-50.R THERMWD | 2.000" | 2.250" | Thermwood 30 | ER32 | HSD Spindle |

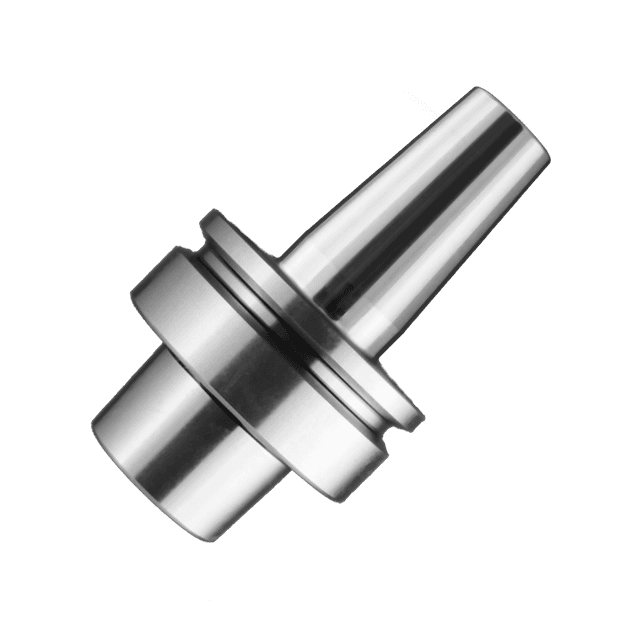

Shrink Fit Tool Holder for Thermwood HSK CNC Machines
Shrink fit tool holders designed to fit on Thermwood CNC machines with the HSK63 taper. Shrink fit provides superior clamping pressure and minimizes tool run out and vibration. Tool must be installed and removed using special heat shrink equipment.
Part | Sh | OA | b1 | Core |
---|---|---|---|---|
PRC-HSK-THERMWOOD-50 | 0.500" | 3.750" | 2.250" | Thermwood HSK |
PRC-HSK-THERMWOOD-75 | 0.750" | 3.750" | 2.250" | Thermwood HSK |

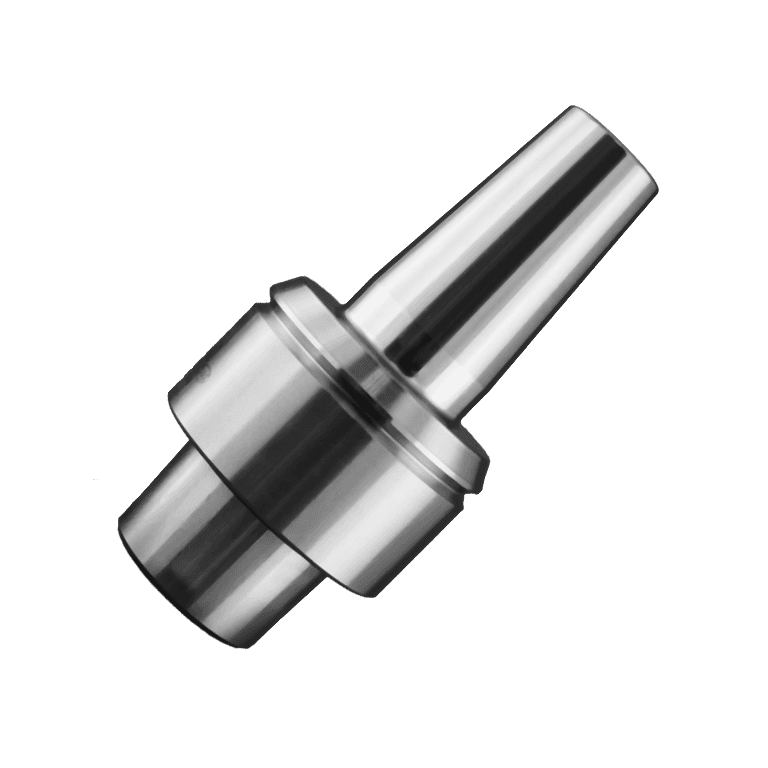

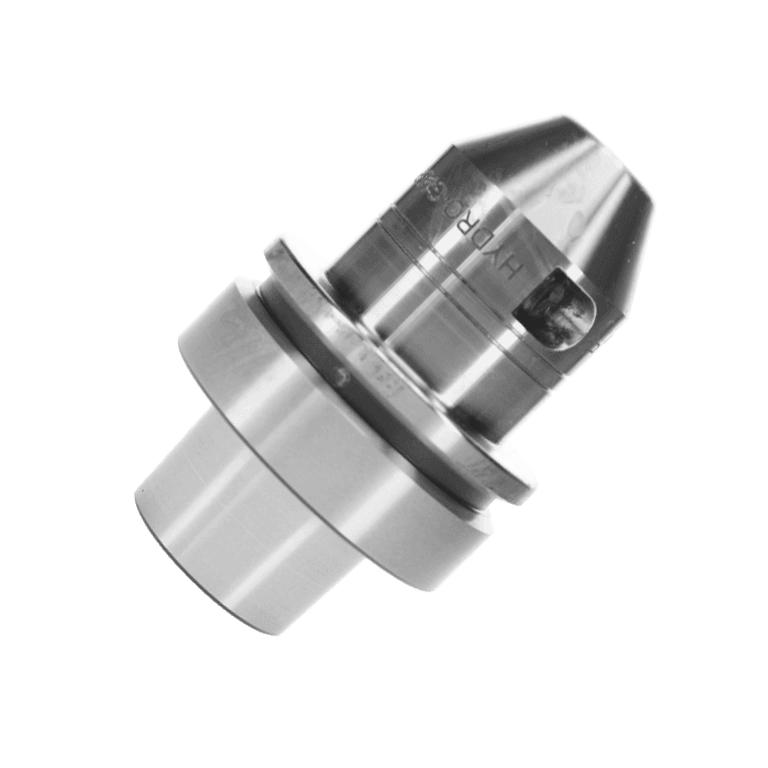

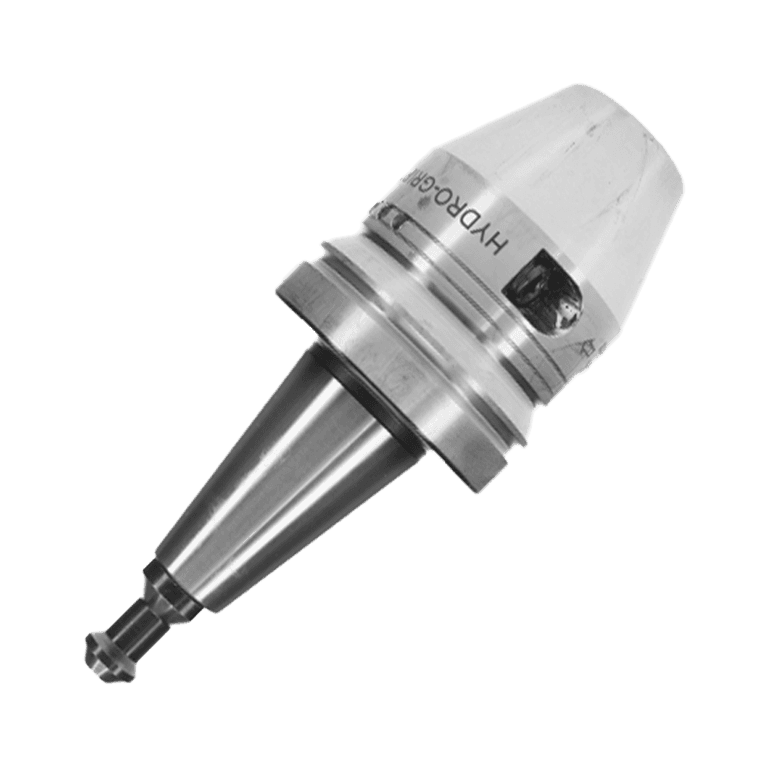

Hydraulic Tool Holder for Thermwood 30 CNC Machines Compact Design
High precision hydraulic tool holders for a variety of different CNC machines. Hydraulic tool holders provide more rigidity and improved accuracy over conventional collet. Can provide up to 25% increase in tool life in optimum applications.
Part | Sh | OA | b1 | Core |
---|---|---|---|---|
PRC-ETP.CMP-1/2-TH30 | 12mm | 87mm | 63mm | Thermwood 30 |
PRC-ETP.CMP-3/4-TH30 | 20mm | 99mm | 63mm | Thermwood 30 |

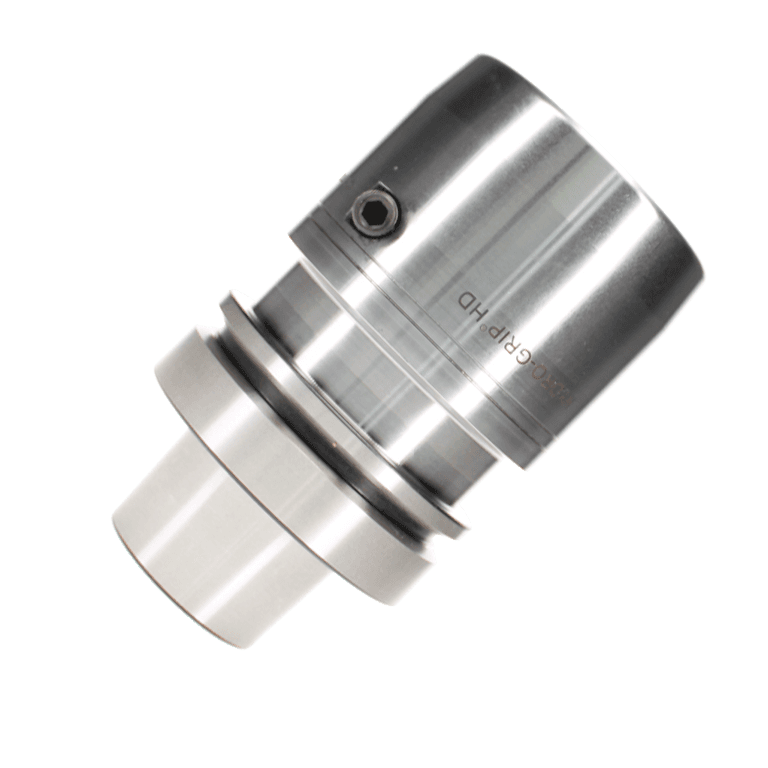

Hydraulic Tool Holder for CNC Machines Heavy Grip
High precision hydraulic tool holders for a variety of different CNC machines. Hydraulic tool holders provide more rigidity and improved accuracy over conventional collet. Can provide up to 25% increase in tool life in optimum applications. Heavy Grip holders have increased clamping pressure for larger tools.
Part | Sh | OA | b1 | Core |
---|---|---|---|---|
PRC-ETP.HG5/4-HSK63E | 1.250" | 109mm | 63mm | HSK63E |
PRC-ETP.HG5/4-HSK80F | 1.250" | 106mm | 80mm | HSK80F |

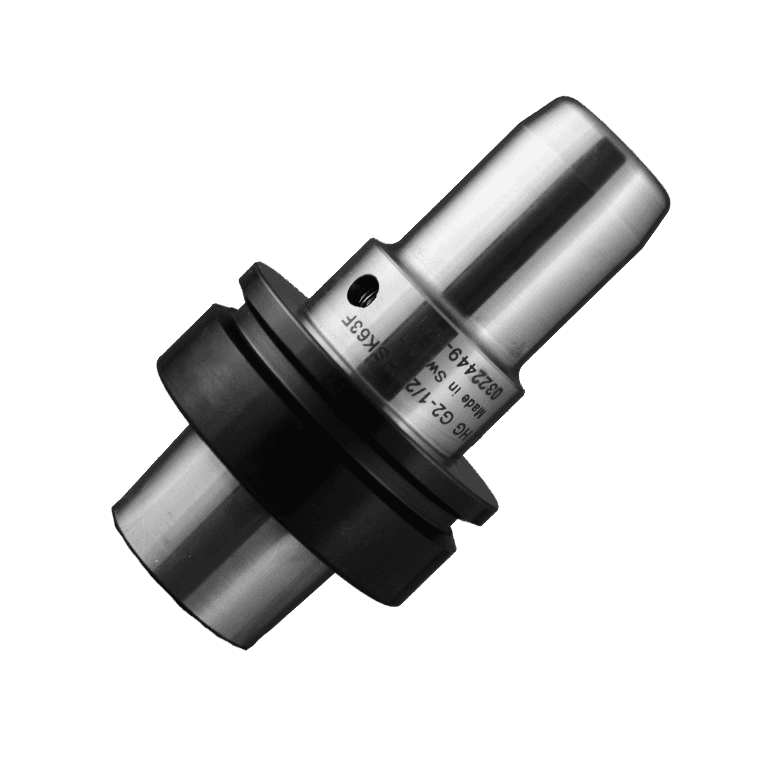

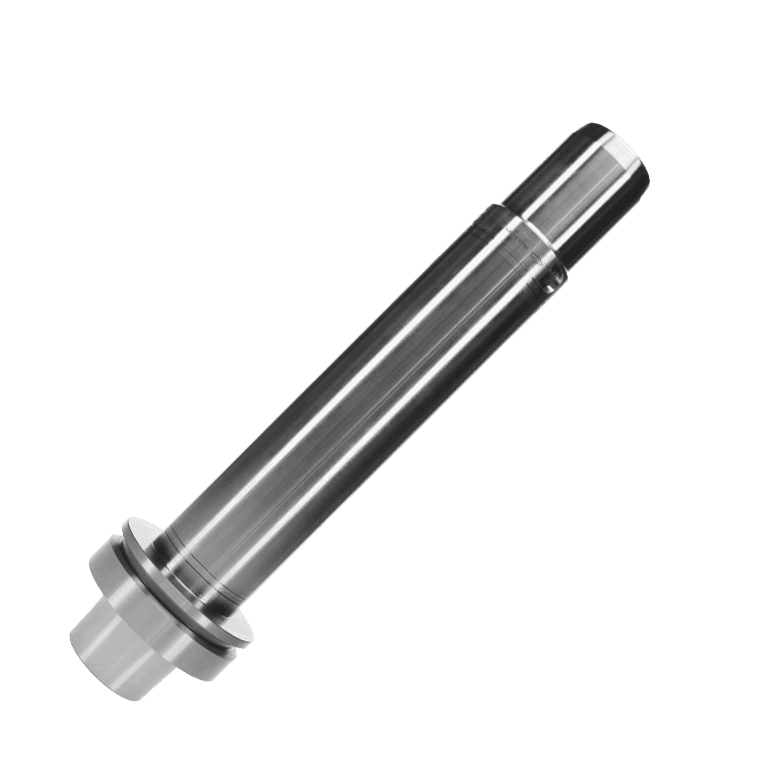

Hydraulic Tool Holder for CNC Machines Slender Version
High precision hydraulic tool holders for a variety of different CNC machines. Hydraulic tool holders provide more rigidity and improved accuracy over conventional collet. Can provide up to 25% increase in tool life in optimum applications. Extended length holders for optimum reach.
Part | Sh | OA | b1 | Core |
---|---|---|---|---|
PRC-ETP.SL-20-HSK63E | 20mm | 99mm | 63mm | HSK63E |
PRC-ETP.SL-25-HSK63E | 25mm | 200mm | 63mm | HSK63E |
PRC-ETP.SL-25-HSK80F | 25mm | 300mm | 80mm | HSK80F |
PRC-ETP.SL5/4-HSK63E | 1.250" | 106mm | 63mm | HSK63E |

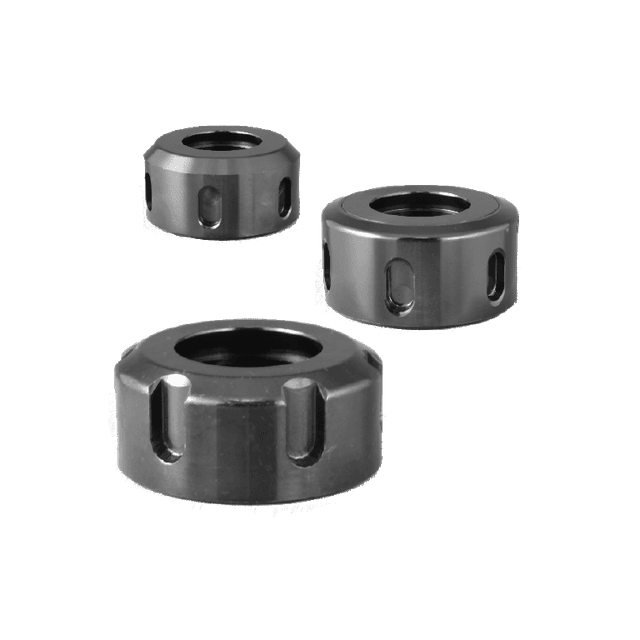

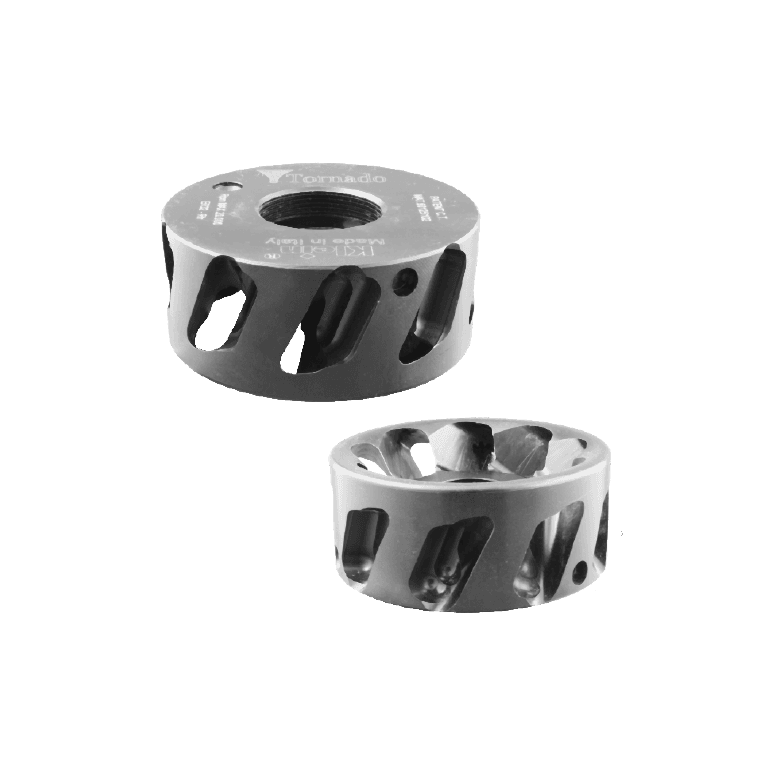

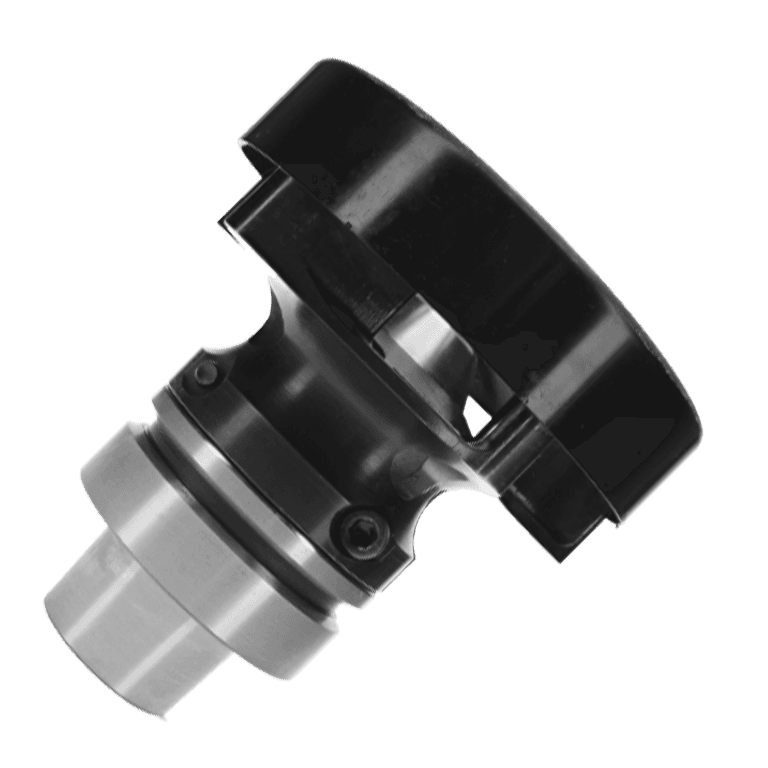

Tornado Dust Extraction Nut
Replacement collet nut for common toolholders. Most common type is a coated collet nut. Coated collet nuts reduce friction and allow for greater tightening forces. Bearing nuts have even less friction to allow for even higher tightening forces. Wrenches sold separately.
Part | D | Rotation | b1 | b2 | Ds | b3 | Collet | Wrench |
---|---|---|---|---|---|---|---|---|
PRC-490.ER32 | 92mm | RH | M40 x 1.5mm | 42mm | 70mm | 6mm | ER32 | PRC-510.ER32T |
PRC-490.ER40 | 92mm | RH | M50 x 1.5mm | 42mm | 70mm | 6mm | ER40 | PRC-510.ER40T |
PRC-490.SYOZ25 | 92mm | RH | M48 x 2mm | 42mm | 70mm | 6mm | SYOZ25 | PRC-510.SYOZ25 |

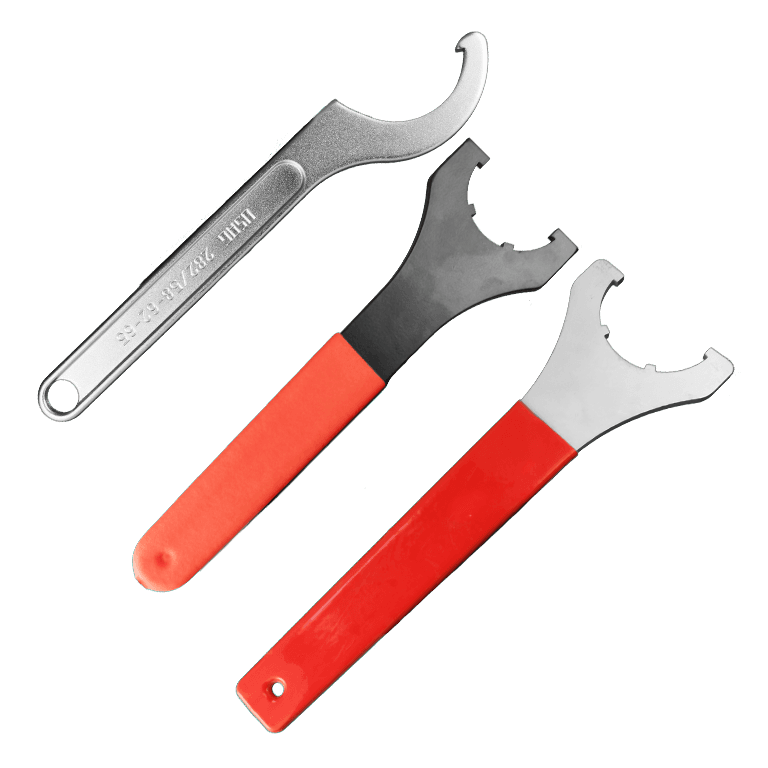

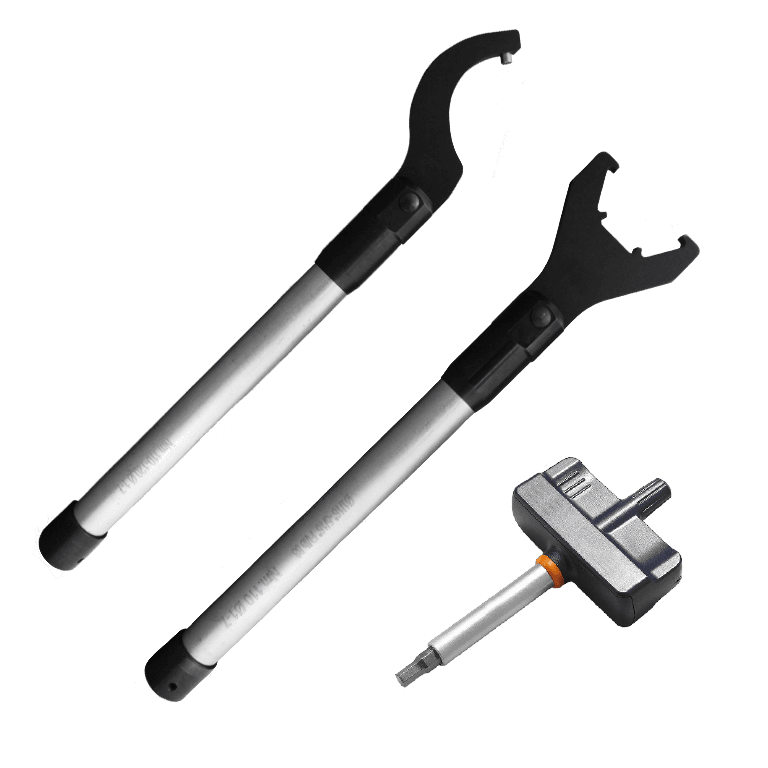

Spanner Wrenches for Tool Holders
Spanner wrenches for tightening various collets.
Part | D | OA | Collet | Type |
---|---|---|---|---|
PRC-500.ER25 | 1.500" | 8.500" | ER25 | A |
PRC-500.ER32 | 2.000" | 9.750" | ER32 | A |
PRC-500.ER40 | 2.500" | 11.000" | ER40 | A |
PRC-500.SYZ25 | 2.375" | 9.500" | SYOZ25 | B |
TurboTec Dust Extraction Hydraulic Tool Holder
The Turbotec dust extraction unit can be run on a variety of CNC machines. Hydraulic core can accept multiple tools and provides increased rigidity and accuracy for longer tool life.
Part | D | Sh | OA | b1 |
---|---|---|---|---|
PRC-COMPACT-500 | 112mm | 0.500" | 95mm | 20mm |
PRC-COMPACT-750 | 112mm | 0.750" | 95mm | 20mm |
